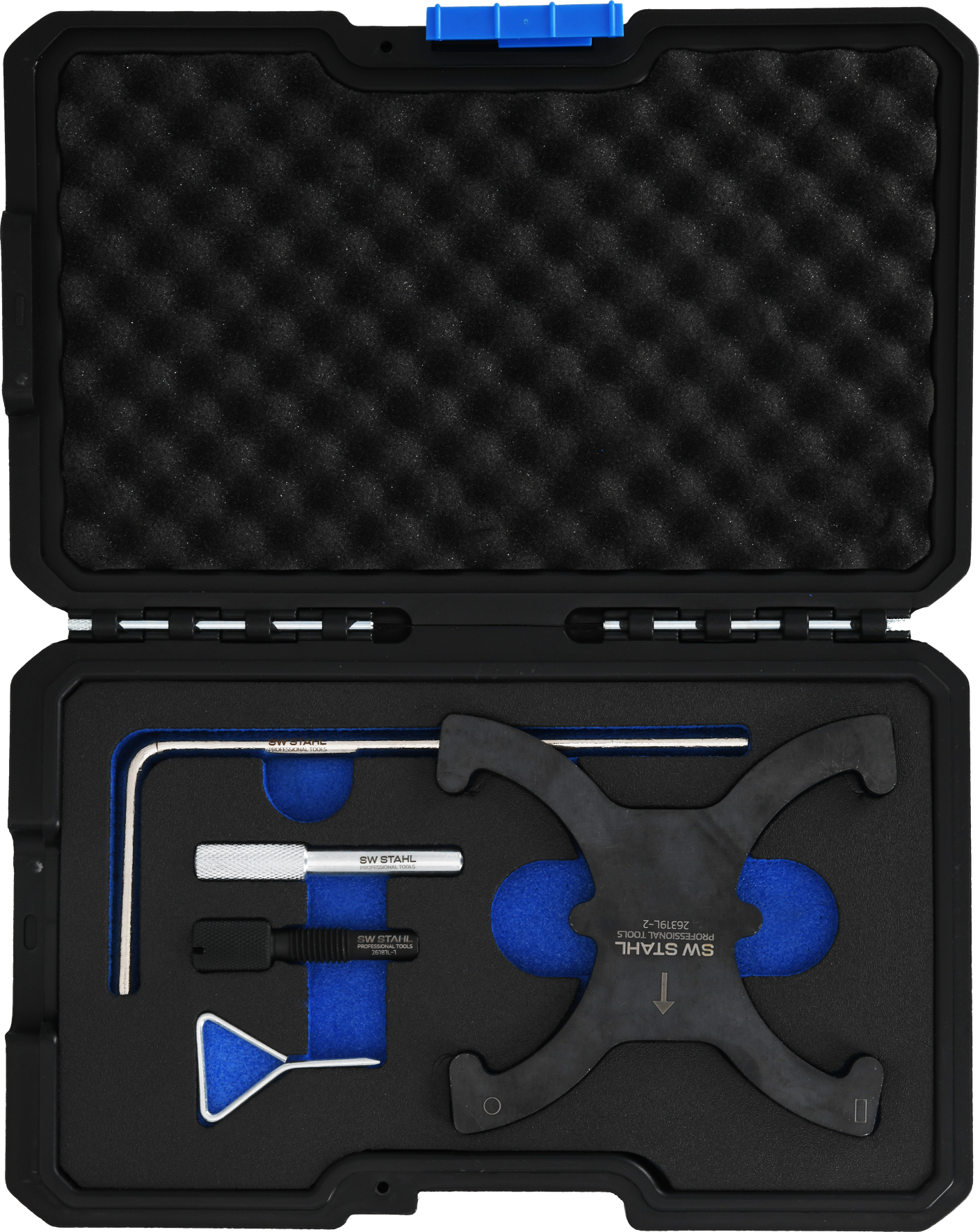

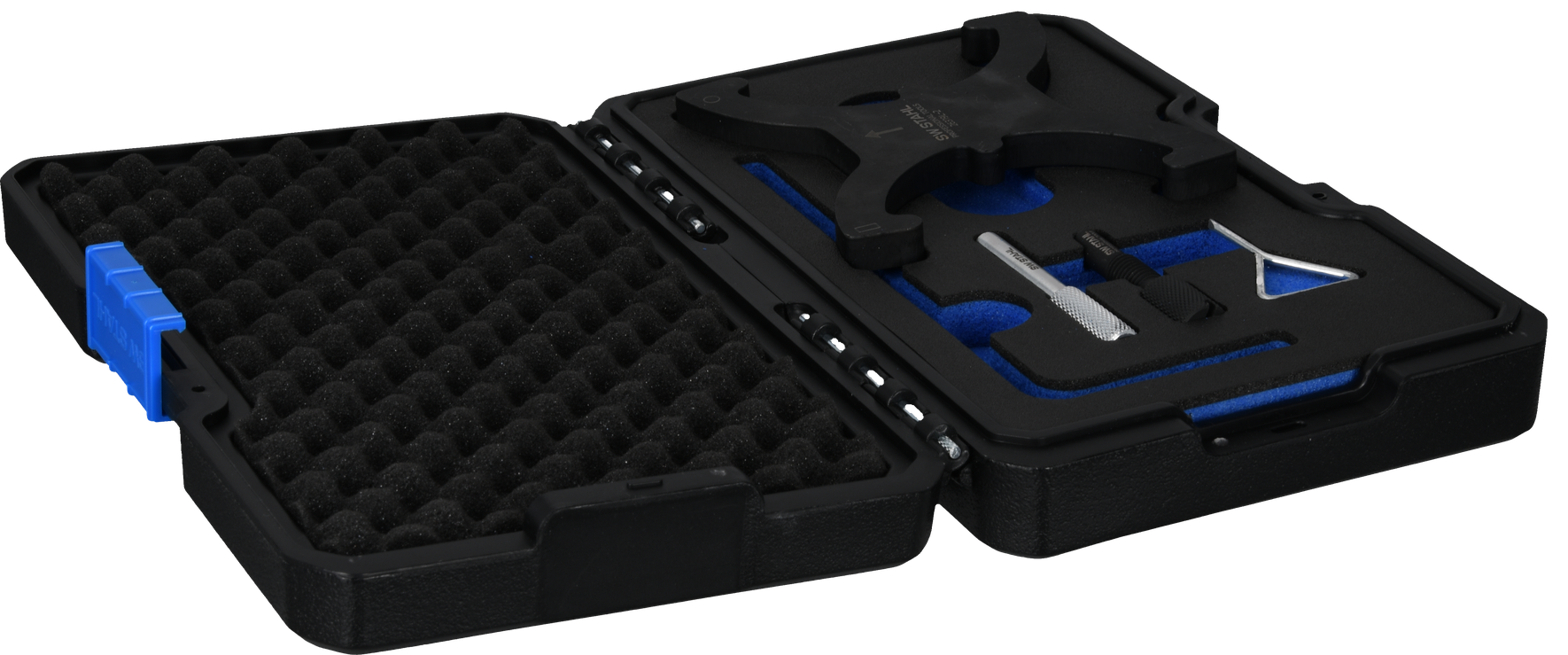

Motor-Einstellwerkzeugsatz, Ford

für 1.6 16V TI-VCT und 2.0 und 2.2 TDCi Motoren

Artikel-Nr.: 26373L

EAN: 4033592147736

Informationen über das Produkt

Beschreibung

zum Arretieren der Nocken- und Kurbelwelle an 1.6 16V Ti-VCT sowie 2.0 und 2.2 ltr. TDCi Motoren.

Verbaut in folgende Fahrzeuge:

Ford C-Max I '03-'10, C-Max II '10-'19, Focus II '04-'10, Focus III '10-'18, Galaxy II '06-'14, Galaxy III '15-, Kuga I '08-'12, Kuga II '12-'19, Mondeo IV '07-'15, Mondeo V '15-, S-Max I '06-'14, S-Max II '15-

Motorcodes: AZBC, AZWA, AZWC, G6DA, G6DB, G6DC, G6DD, G6DE, G6DF, G6DG, HXDA, IXDA, KLBA, KLWA, KNBA, KNWA, LPBA, Q4BA, Q4WA, QXBA, QXBB, QXWA, QXWB, QXWC, SIDA, T7CA, T7CC, T7CD, T7CE, T7CF, T7CI, T7CJ, T7CK, T7CL, T7CN, T7CP, T7CQ, T7DA, T7DB, T7DC, T7DD, T7MA, T7MB, T7MC, T7MD, T8CA, T8CB, T8CC, T8CD, T8CG, T8CH, T8CI, T8CJ, T8CL, T8DA, T8DE, T8MA, T8MB, T8MC, T9CA, T9CB, T9CC, T9CD, TXBA, TXBB, TXDA, TXDB, TXMA, TXWA, TYBA, TYDA, TYMA, TYWA, UFBA, UFBB, UFCA, UFCB, UFCD, UFDA, UFDB, UFMA, UFWA, UKBA, UKBB, UKDA, UKDB, UKMA, UKWA, XRMA, XRMB

Zu verwenden wie folgende OE-Nummern

Arretierwerkzeug Kurbelwelle, Ford 303-1059
Arretierstift Spannelement Keilrippenriemen, Ford 303-1054
Arretierwerkzeug Nockenwelle, Ford 303-735
Arretierstift Kurbelwelle, Ford 303-748
Arretierwerkzeug Nockenwellen, Ford 303-1097

Technische Daten

Länge [mm]	250
Breite [mm]	160
Höhe [mm]	55
Gewicht [kg]	0,90000
Anzahl Werkzeuge	5
Produktqualität	Premium

Weitere Bilder

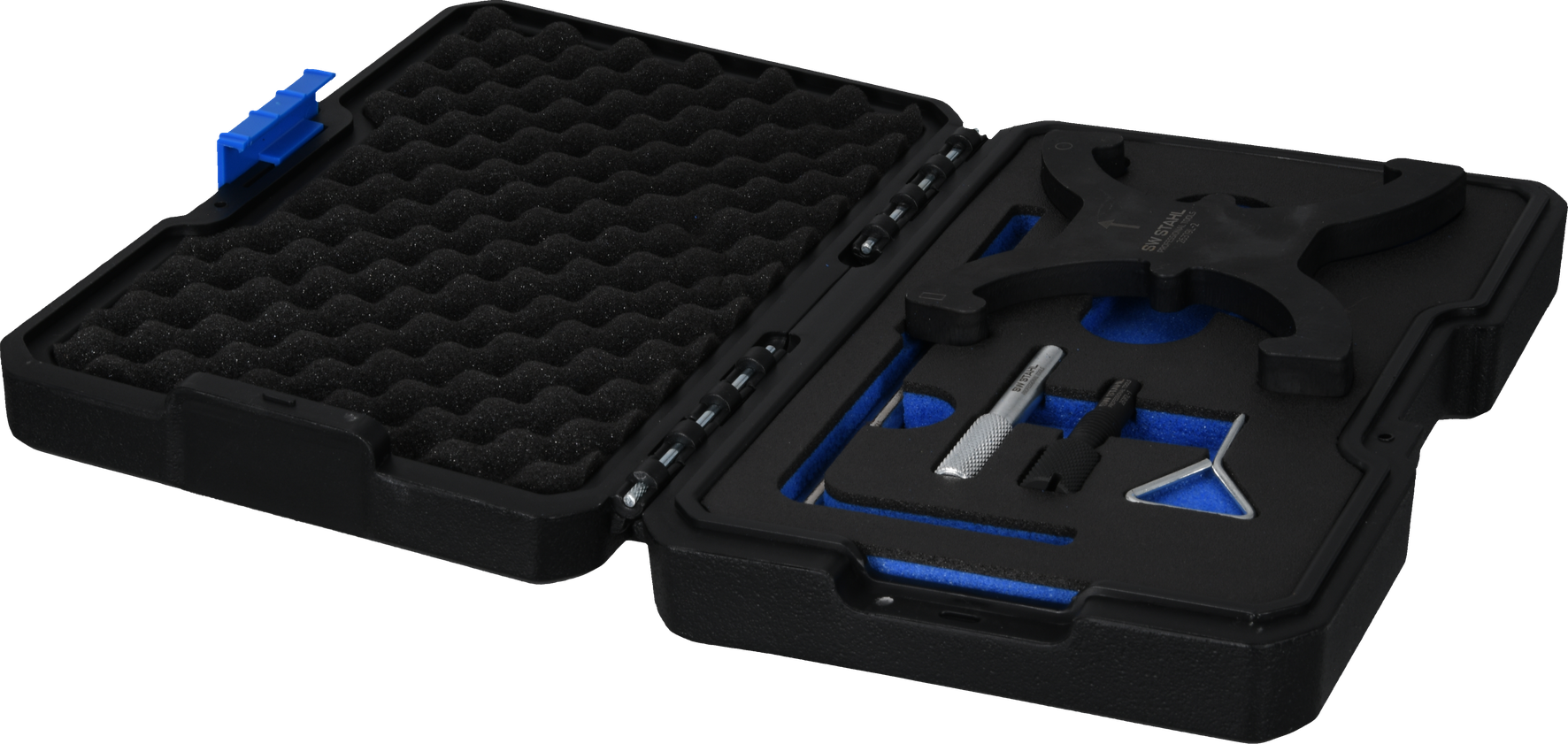

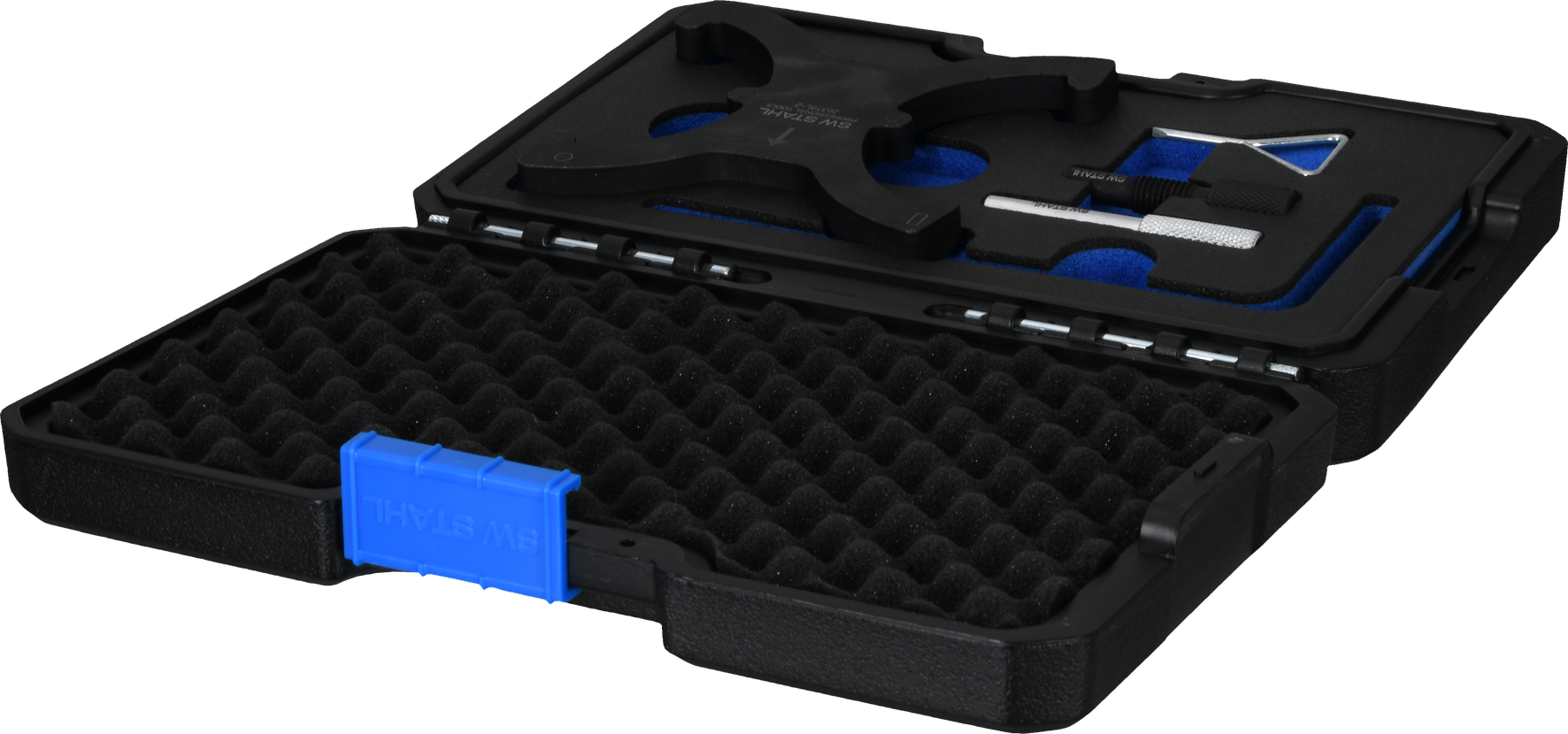

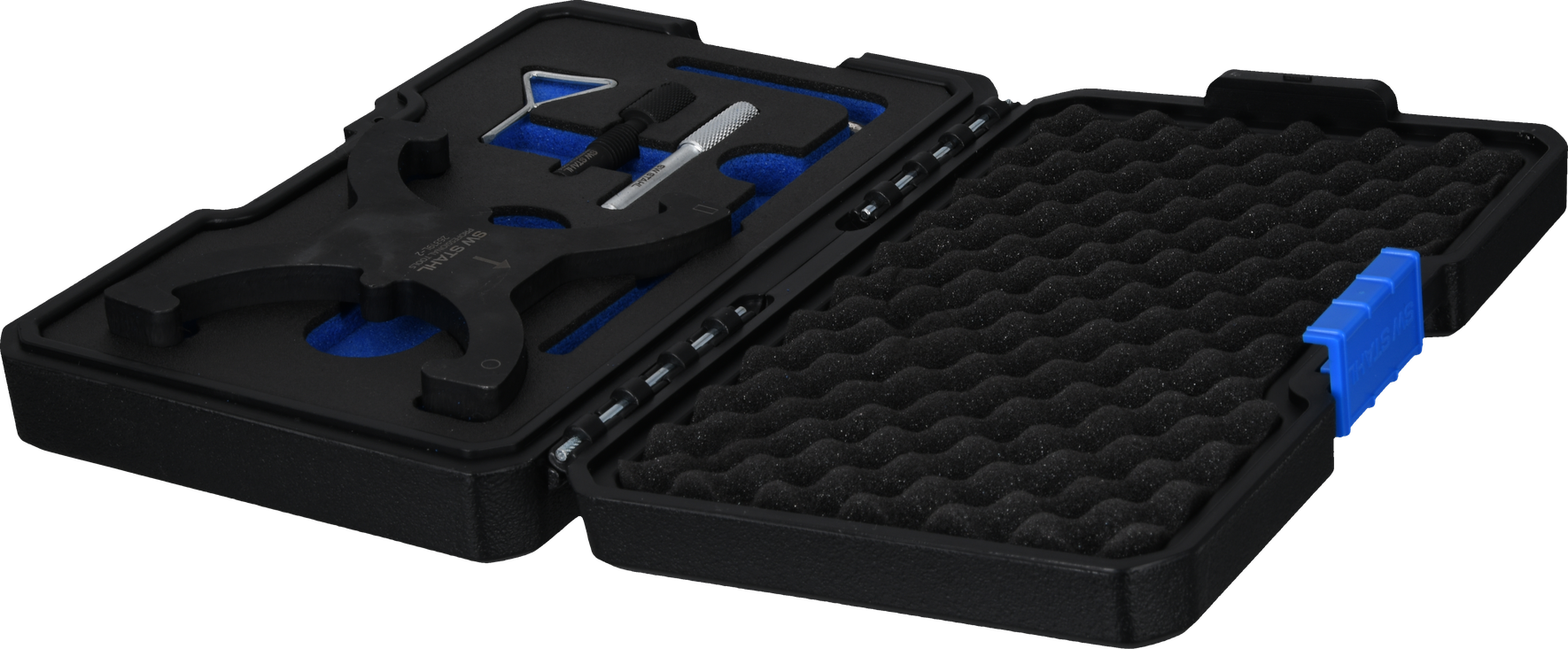

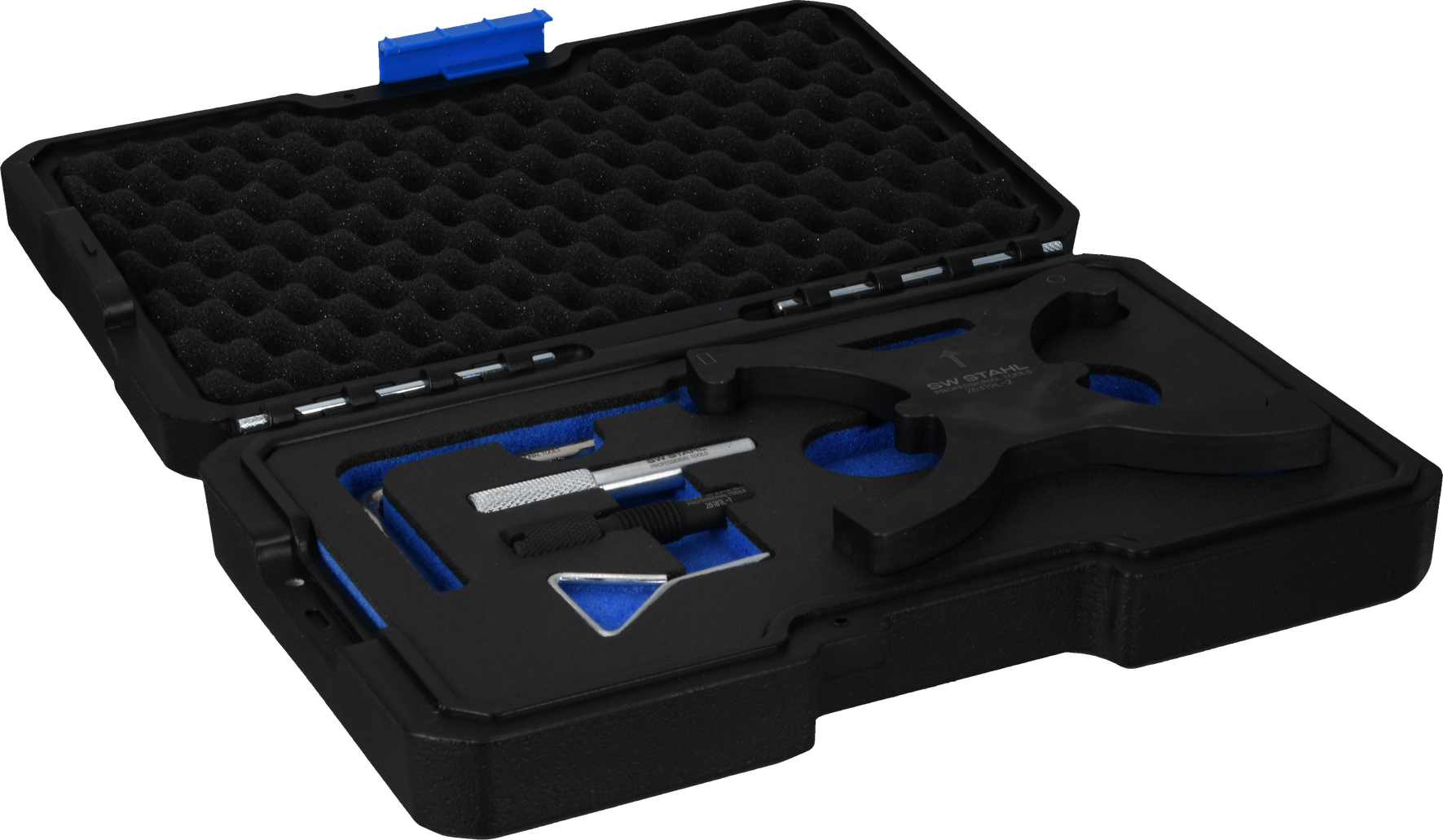

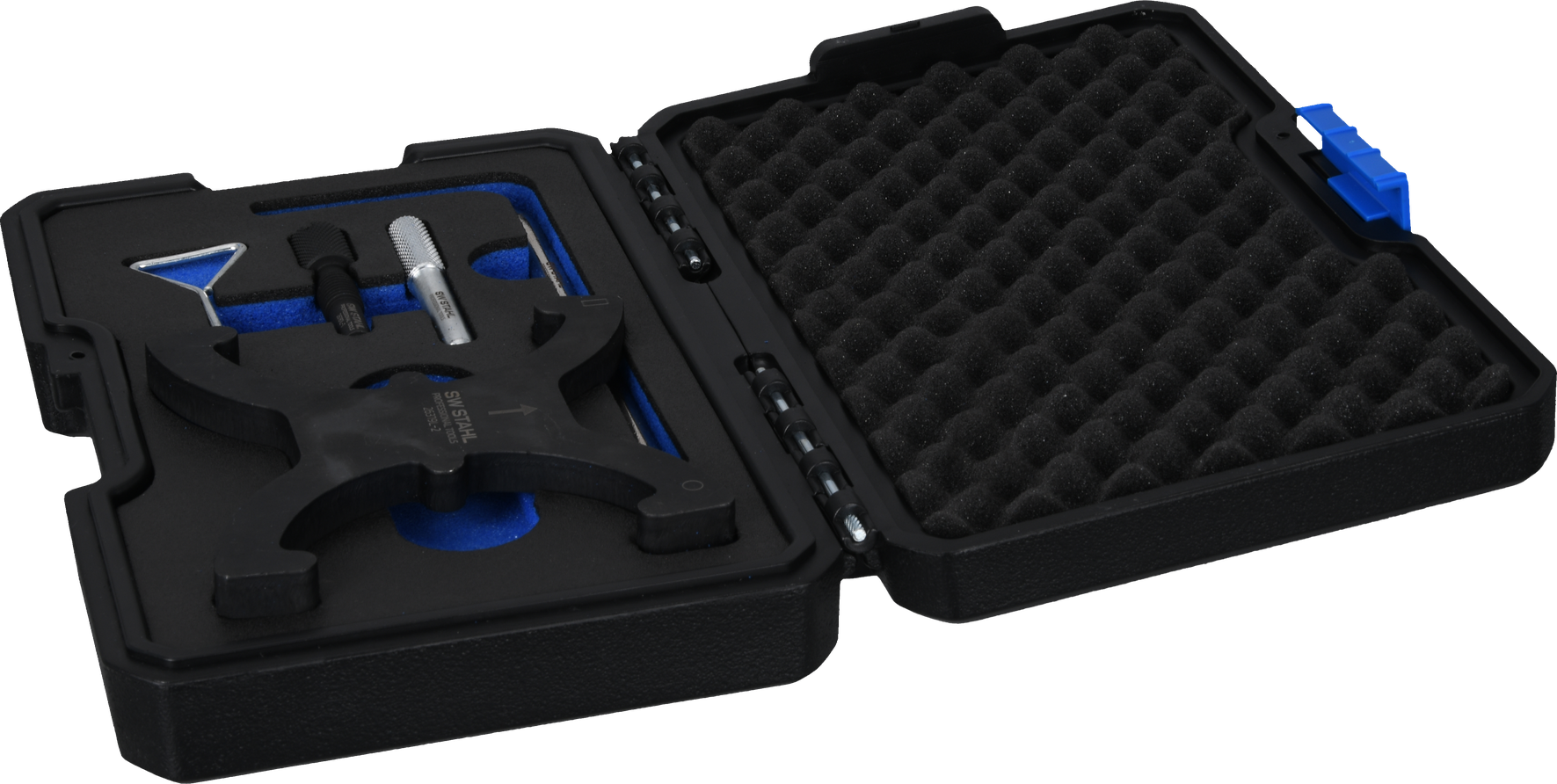

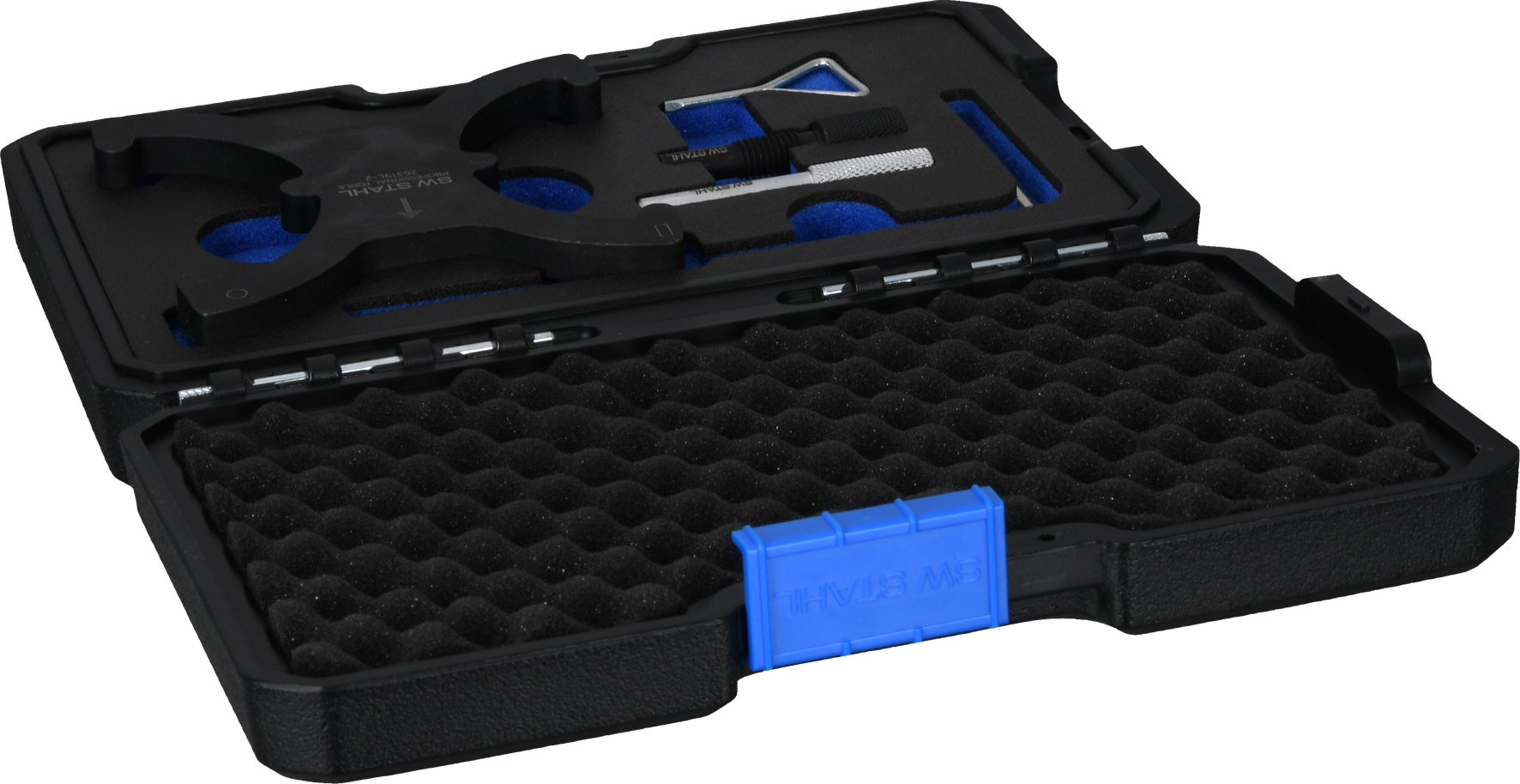

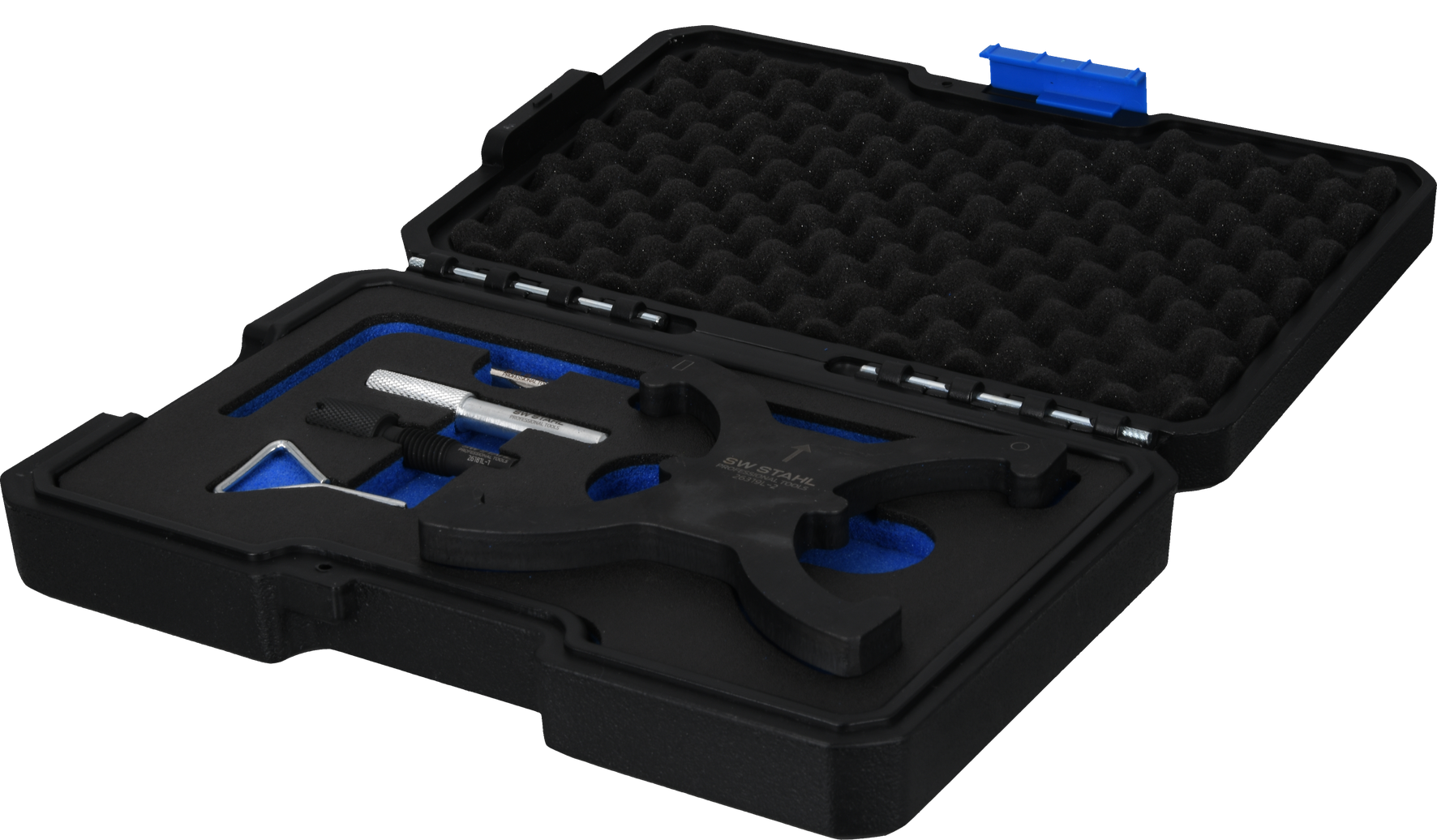

Detailbilder

‹ › ×

Anwendungsbilder

‹ › ×

Fahrzeugtypen

Fahrzeugtyp	Baujahr (MM/YY)
FORD C-MAX (DM2) 1.6	04/07 bis 09/10	Fahrzeug auswählen
FORD C-MAX (DM2) 2.0 TDCi	02/08 bis 09/10	Fahrzeug auswählen
FORD C-MAX (DM2) 2.0 TDCi	02/07 bis 09/10	Fahrzeug auswählen
FORD C-MAX (DM2) 2.0 TDCi	02/07 bis 09/10	Fahrzeug auswählen
FORD C-MAX II (DXA/CB7, DXA/CEU) 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD C-MAX II (DXA/CB7, DXA/CEU) 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD C-MAX II (DXA/CB7, DXA/CEU) 2.0 TDCi	04/10 bis 06/19	Fahrzeug auswählen
FORD C-MAX II (DXA/CB7, DXA/CEU) 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD C-MAX II (DXA/CB7, DXA/CEU) 2.0 TDCi	12/10 bis 06/19	Fahrzeug auswählen
FORD C-MAX II (DXA/CB7, DXA/CEU) 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD C-MAX II Van 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD C-MAX II Van 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD C-MAX II Van 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD C-MAX II Van 2.0 TDCi	12/10 bis 06/19	Fahrzeug auswählen
FORD C-MAX II Van 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX (DXA/CB7, DXA/CEU) 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX (DXA/CB7, DXA/CEU) 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX (DXA/CB7, DXA/CEU) 2.0 TDCi	02/11 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX (DXA/CB7, DXA/CEU) 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX (DXA/CB7, DXA/CEU) 2.0 TDCi	12/10 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX (DXA/CB7, DXA/CEU) 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX Van 2.0 TDCI	02/11 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX Van 2.0 TDCi	12/10 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX Van 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX Van 2.0 TDCi	12/10 bis 06/19	Fahrzeug auswählen
FORD GRAND C-MAX Van 2.0 TDCi	03/15 bis 06/19	Fahrzeug auswählen
FORD FOCUS C-MAX (DM2) 1.6 Ti	08/04 bis 03/07	Fahrzeug auswählen
FORD FOCUS C-MAX (DM2) 2.0 TDCi	10/03 bis 03/07	Fahrzeug auswählen
FORD FOCUS C-MAX (DM2) 2.0 TDCi	10/03 bis 03/07	Fahrzeug auswählen
FORD FOCUS II (DA_, HCP, DP) 1.6 Ti	07/04 bis 09/12	Fahrzeug auswählen
FORD FOCUS II (DA_, HCP, DP) 2.0 TDCi	02/08 bis 07/11	Fahrzeug auswählen
FORD FOCUS II (DA_, HCP, DP) 2.0 TDCi	07/04 bis 01/08	Fahrzeug auswählen
FORD FOCUS II (DA_, HCP, DP) 2.0 TDCi	07/04 bis 09/12	Fahrzeug auswählen
FORD FOCUS II Stufenheck (DB_, FCH, DH) 1.6 Ti	04/05 bis 09/12	Fahrzeug auswählen
FORD FOCUS II Stufenheck (DB_, FCH, DH) 2.0 TDCi	02/08 bis 07/11	Fahrzeug auswählen
FORD FOCUS II Stufenheck (DB_, FCH, DH) 2.0 TDCi	04/05 bis 09/12	Fahrzeug auswählen
FORD FOCUS II Turnier (DA_, FFS, DS) 1.6 Ti	07/04 bis 09/12	Fahrzeug auswählen
FORD FOCUS II Turnier (DA_, FFS, DS) 2.0 TDCi	02/08 bis 07/11	Fahrzeug auswählen
FORD FOCUS II Turnier (DA_, FFS, DS) 2.0 TDCi	07/04 bis 01/08	Fahrzeug auswählen
FORD FOCUS II Turnier (DA_, FFS, DS) 2.0 TDCi	07/04 bis 09/12	Fahrzeug auswählen
FORD FOCUS II Kasten/Kombi 1.6 Ti-VCT	09/05 bis 07/11	Fahrzeug auswählen
FORD FOCUS II Kasten/Kombi 2.0 TDCi	09/05 bis 07/11	Fahrzeug auswählen
FORD FOCUS II Cabriolet 2.0 TDCi	10/06 bis 09/10	Fahrzeug auswählen
FORD FOCUS III 2.0 TDCi	07/10 bis 06/14	Fahrzeug auswählen
FORD FOCUS III 2.0 TDCi	07/10 bis 06/14	Fahrzeug auswählen
FORD FOCUS III 2.0 TDCi	07/10 bis 06/14	Fahrzeug auswählen
FORD FOCUS III 2.0 TDCi	11/14 bis 12/17	Fahrzeug auswählen
FORD FOCUS III 2.0 TDCi	07/10 bis 06/14	Fahrzeug auswählen
FORD FOCUS III 2.0 TDCi ST	11/14 bis 12/17	Fahrzeug auswählen
FORD FOCUS III Kasten/Schrägheck 2.0 TDCi	01/11 bis 06/14	Fahrzeug auswählen
FORD FOCUS III Kasten/Schrägheck 2.0 TDCi	ab 11/14	Fahrzeug auswählen
FORD FOCUS III Kasten/Kombi 2.0 TDCi	ab 11/14	Fahrzeug auswählen
FORD FOCUS III Stufenheck 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Stufenheck 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Stufenheck 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Stufenheck 2.0 TDCi	ab 11/14	Fahrzeug auswählen
FORD FOCUS III Stufenheck 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Turnier 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Turnier 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Turnier 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Turnier 2.0 TDCi	ab 11/14	Fahrzeug auswählen
FORD FOCUS III Turnier 2.0 TDCi	ab 07/10	Fahrzeug auswählen
FORD FOCUS III Turnier 2.0 TDCi ST	ab 11/14	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.0 TDCi	11/07 bis 06/15	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.0 TDCi	05/06 bis 06/15	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.0 TDCi	05/06 bis 06/15	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.0 TDCi	05/06 bis 06/15	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.0 TDCi	03/10 bis 06/15	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.2 TDCi	03/08 bis 12/12	Fahrzeug auswählen
FORD GALAXY II (WA6) 2.2 TDCi	11/10 bis 06/15	Fahrzeug auswählen
FORD GALAXY III (CK) 2.0 TDCi	01/15 bis 06/18	Fahrzeug auswählen
FORD GALAXY III (CK) 2.0 TDCi	01/15 bis 06/18	Fahrzeug auswählen
FORD GALAXY III (CK) 2.0 TDCi 4x4	05/15 bis 06/18	Fahrzeug auswählen
FORD GALAXY III (CK) 2.0 TDCi	01/15 bis 06/18	Fahrzeug auswählen
FORD GALAXY III (CK) 2.0 TDCi 4x4	05/15 bis 06/18	Fahrzeug auswählen
FORD GALAXY III (CK) 2.0 TDCi Bi-Turbo	01/15 bis 06/18	Fahrzeug auswählen
FORD GALAXY MK II VAN (WA6) TDCi	11/06 bis 06/15	Fahrzeug auswählen
FORD GALAXY MK II VAN (WA6) TDCi	05/06 bis 06/15	Fahrzeug auswählen
FORD GALAXY MK II VAN (WA6) TDCi	03/13 bis 06/15	Fahrzeug auswählen
FORD KUGA I 2.0 TDCi	03/08 bis 11/12	Fahrzeug auswählen
FORD KUGA I 2.0 TDCi 4x4	03/08 bis 11/12	Fahrzeug auswählen
FORD KUGA I 2.0 TDCi	03/10 bis 11/12	Fahrzeug auswählen
FORD KUGA I 2.0 TDCi 4x4	03/10 bis 11/12	Fahrzeug auswählen
FORD KUGA I 2.0 TDCi 4x4	03/10 bis 11/12	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi	ab 03/13	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi	09/14 bis 06/19	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi	ab 03/13	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi 4x4	ab 03/13	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi	03/13 bis 09/14	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi 4x4	03/13 bis 09/14	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi	09/14 bis 06/19	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi 4x4	09/14 bis 06/19	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi 4x4	03/13 bis 09/14	Fahrzeug auswählen
FORD KUGA II (DM2) 2.0 TDCi 4x4	09/14 bis 06/19	Fahrzeug auswählen
FORD KUGA I VAN TDCi	03/10 bis 11/12	Fahrzeug auswählen
FORD KUGA I VAN TDCi 4x4	03/10 bis 11/12	Fahrzeug auswählen
FORD KUGA I VAN TDCi 4x4	03/10 bis 11/12	Fahrzeug auswählen
FORD KUGA II VAN 2.0 TDCi	ab 06/19	Fahrzeug auswählen
FORD MONDEO IV (BA7) 2.0 TDCi	11/07 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV (BA7) 2.0 TDCi	03/07 bis 12/14	Fahrzeug auswählen
FORD MONDEO IV (BA7) 2.0 TDCi	03/07 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV (BA7) 2.0 TDCi	03/10 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV (BA7) 2.2 TDCi	03/08 bis 10/10	Fahrzeug auswählen
FORD MONDEO IV (BA7) 2.2 TDCi	07/10 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Stufenheck (BA7) 2.0 TDCi	11/07 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Stufenheck (BA7) 2.0 TDCi	08/08 bis 12/14	Fahrzeug auswählen
FORD MONDEO IV Stufenheck (BA7) 2.0 TDCi	03/07 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Stufenheck (BA7) 2.0 TDCi	03/10 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Stufenheck (BA7) 2.2 TDCi	03/08 bis 10/10	Fahrzeug auswählen
FORD MONDEO IV Stufenheck (BA7) 2.2 TDCi	10/10 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Turnier (BA7) 2.0 TDCi	11/07 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Turnier (BA7) 2.0 TDCi	03/07 bis 12/14	Fahrzeug auswählen
FORD MONDEO IV Turnier (BA7) 2.0 TDCi	03/07 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Turnier (BA7) 2.0 TDCi	03/10 bis 01/15	Fahrzeug auswählen
FORD MONDEO IV Turnier (BA7) 2.2 TDCi	03/08 bis 10/10	Fahrzeug auswählen
FORD MONDEO IV Turnier (BA7) 2.2 TDCi	07/10 bis 01/15	Fahrzeug auswählen
FORD MONDEO V Stufenheck (CD) 2.0 TDCi	ab 09/14	Fahrzeug auswählen
FORD MONDEO V Stufenheck (CD) 2.0 TDCi 4x4	ab 09/14	Fahrzeug auswählen
FORD MONDEO V Stufenheck (CD) 2.0 TDCi	ab 05/15	Fahrzeug auswählen
FORD MONDEO V Stufenheck (CD) 2.0 TDCi 4x4	ab 05/15	Fahrzeug auswählen
FORD MONDEO V Stufenheck (CD) 2.0 TDCi Bi-Turbo	ab 05/15	Fahrzeug auswählen
FORD MONDEO V Schrägheck (CE) 2.0 TDCi	ab 09/14	Fahrzeug auswählen
FORD MONDEO V Schrägheck (CE) 2.0 TDCi 4x4	ab 02/15	Fahrzeug auswählen
FORD MONDEO V Schrägheck (CE) 2.0 TDCi	ab 09/14	Fahrzeug auswählen
FORD MONDEO V Schrägheck (CE) 2.0 TDCi 4x4	ab 02/15	Fahrzeug auswählen
FORD MONDEO V Schrägheck (CE) 2.0 TDCi Bi-Turbo	ab 03/15	Fahrzeug auswählen
FORD MONDEO V Turnier (CF) 2.0 TDCi	ab 09/14	Fahrzeug auswählen
FORD MONDEO V Turnier (CF) 2.0 TDCi 4x4	ab 02/15	Fahrzeug auswählen
FORD MONDEO V Turnier (CF) 2.0 TDCi	ab 09/14	Fahrzeug auswählen
FORD MONDEO V Turnier (CF) 2.0 TDCi 4x4	ab 02/15	Fahrzeug auswählen
FORD MONDEO V Turnier (CF) 2.0 TDCi Bi-Turbo	ab 03/15	Fahrzeug auswählen
FORD S-MAX (WA6) 2.0 TDCi	11/07 bis 12/14	Fahrzeug auswählen
FORD S-MAX (WA6) 2.0 TDCi	05/06 bis 12/14	Fahrzeug auswählen
FORD S-MAX (WA6) 2.0 TDCi	05/06 bis 12/14	Fahrzeug auswählen
FORD S-MAX (WA6) 2.0 TDCi	05/06 bis 12/14	Fahrzeug auswählen
FORD S-MAX (WA6) 2.0 TDCi	03/10 bis 12/14	Fahrzeug auswählen
FORD S-MAX (WA6) 2.2 TDCi	03/08 bis 12/12	Fahrzeug auswählen
FORD S-MAX (WA6) 2.2 TDCi	07/10 bis 12/14	Fahrzeug auswählen
FORD S-MAX VAN (WA6) 2.0 TDCi	01/07 bis 12/14	Fahrzeug auswählen
FORD S-MAX VAN (WA6) 2.0 TDCi	03/10 bis 12/14	Fahrzeug auswählen
FORD S-MAX VAN (WA6) 2.0 TDCi	03/10 bis 12/14	Fahrzeug auswählen
FORD S-MAX (CJ, WA6) 2.0 TDCi	01/15 bis 06/18	Fahrzeug auswählen
FORD S-MAX (CJ, WA6) 2.0 TDCi	01/15 bis 06/18	Fahrzeug auswählen
FORD S-MAX (CJ, WA6) 2.0 TDCi 4x4	01/15 bis 06/18	Fahrzeug auswählen
FORD S-MAX (CJ, WA6) 2.0 TDCi	01/15 bis 06/18	Fahrzeug auswählen
FORD S-MAX (CJ, WA6) 2.0 TDCi 4x4	01/15 bis 06/18	Fahrzeug auswählen
FORD S-MAX (CJ, WA6) 2.0 TDCi BI-Turbo	01/15 bis 06/18	Fahrzeug auswählen
FORD MONDEO IV Van 2.0 TDCi	03/07 bis 09/14	Fahrzeug auswählen
FORD MONDEO IV Van 2.0 TDCi	03/10 bis 09/14	Fahrzeug auswählen

M-Codes

Motor-Code	ccm	kW	PS
AZBC	1.997	100 bis 103	136 bis 140
AZWA	1.997	96	130
AZWC	1.997	100	136
G6DA	1.997	100	136
G6DB	1.997	100	136
G6DC	1.997	98	133
G6DD	1.997	100	136
G6DE	1.997	98	133
G6DF	1.997	98	133
G6DG	1.997	100	136
HXDA	1.596	85	115
IXDA	1.997	81	110
KLBA	1.997	85	116
KLWA	1.997	85	115
KNBA	2.179	147	200
KNWA	2.179	147	200
LPBA	1.997	85	115
Q4BA	2.179	129	175
Q4WA	2.179	129	175
QXBA	1.997	103	140
QXBB	1.997	103	140
QXWA	1.997	103	140
QXWB	1.997	103	140
QXWC	1.997	103	140
SIDA	1.596	85	115
T7CA	1.998	110	150
T7CC	1.998	110	150
T7CD	1.998	110	150
T7CE	1.998	110	150
T7CF	1.998	110	150
T7CI	1.997	110	150
T7CJ	1.997	110	150
T7CK	1.997	110	150
T7CL	1.997	110	150
T7CN	1.998	110	150
T7CP	1.998	110	150
T7CQ	1.998	110	150
T7DA	1.997	110	150
T7DB	1.997	110	150
T7DC	1.997	110	150
T7DD	1.997	110	150
T7MA	1.997	110	150
T7MB	1.997	110	150
T7MC	1.997	110	150
T7MD	1.997	110	150
T8CA	1.997	132	180
T8CB	1.997	132	180
T8CC	1.997	132	180
T8CD	1.997	132	180
T8CG	1.997	132	180
T8CH	1.997	132	180
T8CI	1.997	132	180
T8CJ	1.997	132	180
T8CL	1.997	132	180
T8DA	1.997	136	185
T8DE	1.997	125	170
T8MA	1.997	132	180
T8MB	1.997	132	180
T8MC	1.997	132	180
T9CA	1.997	154	210
T9CB	1.997	154	210
T9CC	1.997	154	210
T9CD	1.997	154	210
TXBA	1.997	120	163
TXBB	1.997	120	163
TXDA	1.997	118 bis 120	160 bis 163
TXDB	1.997	120	163
TXMA	1.997	120	163
TXWA	1.997	118 bis 120	160 bis 163
TYBA	1.997	85	115
TYDA	1.997	85	116
TYMA	1.997	85	115
TYWA	1.997	85	115
UFBA	1.997	103	140
UFBB	1.997	103	140
UFCA	1.997	88	120
UFCB	1.997	88	120
UFCD	1.997	88	120
UFDA	1.997	103	140
UFDB	1.997	103	140
UFMA	1.997	103	140
UFWA	1.997	103	140
UKBA	1.997	100	136
UKBB	1.997	100	136
UKDA	1.997	100	136
UKDB	1.997	100	136
UKMA	1.997	100	136
UKWA	1.997	100	136
XRMA	1.997	88	120
XRMB	1.997	88	120

Lieferumfang

Artikel-Nr.	Variante	Name	Anzahl
26318L-6	-	Arretierstift Spannelement Keilrippenriemen	1
26318L-4	-	Arretierstift Kurbelwelle	1
26318L-2	-	Arretierwerkzeug Nockenwellen	1

Vertrieb:	+49 (0) 21 91 - 4 64 38 - 45
Service:	+49 (0) 21 91 - 4 64 38 - 55
Buchhaltung:	+49 (0) 21 91 - 4 64 38 - 35
Fax:	+49 (0) 21 91 - 4 64 38 - 40
